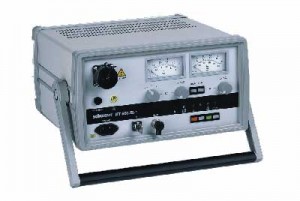

Dopalarka BT 500-IS-1

Dopalarka BT 500-IS-1 jest używana głównie do zmiany rezystancji uszkodzeń w kablach kontrolnych i telekomunikacyjnych z wysokoomowej na niskoomową.

źródło napięcia od 0 do 2 kV ma symetryczne wyjście, tzn. na zaciskach wyjściowych istnieje możliwość symetrycznego (wolnego od uziemień) podłączenia wadliwej pary żył.

Do wstępnej lokalizacji uszkodzeń powłok kabla można zastosować przyrząd MVG 5. Przy użyciu MVG 5 dokonuje się następujacych pomiarów:

*Wstępnej lokalizacji uszkodzeń powłok kabli średniego napięcia z PVC.

*Wstępnej lokalizacji uszkodzeń kabli niskiego napięcia z izolacją z tworzyw sztucznych.

Potwierdzenie lokalizacji odbywa się metodą napięcia krokowego przy użyciu ESG 80-2.

BT 500-IS-1 posiada także dodatkowe funkcje:

*Płynna regulacja napięcia wyjściowego w zakresach: 500, 1000, 2000V

*Nieuziemione potencjały na obydwu wyjściach

*Ochrona przed przeciążeniami dzięki regulacji napięcia i prądu (regulacji prądowo-napięciowej)

*Lokalizacja uszkodzeń przy ograniczonych parametrach w celu uniknięcia uszkodzenia kabli sąsiadujących

*Wskazanie wartości napięcia i natężenia prądu przez dwa analogowe mierniki

*Automatyczny układ rozładowczy zapewnia rozładowanie i uziemienie badanego obiektu.

Zasilanie: 230 V / 3 A (45 / 60 Hz)

Prąd dopalania: 1 A

Napięcie dopalania: 2 kV

Prąd stały: 500 V / 1 A, 1000 V / 0,5 A, 2000 V / 0,25 A

Regulacja natężenia: przełącznik

Regulacja napięcia: przełącznik

Zabezpieczenie termiczne

Wskaźnik napięcia rażenia

Wymiary: (wys.xszer.xgłęb.): 200 x 360 x 360 mm (bez uchwytów)

Ciężar: ok. 9 kg

Zakresy temperatur:

-robocze - 10 °C ... +50 °C

-przechowywania -20 °C ... +60 °C
